電子指紋鎖線束故障檢測原理

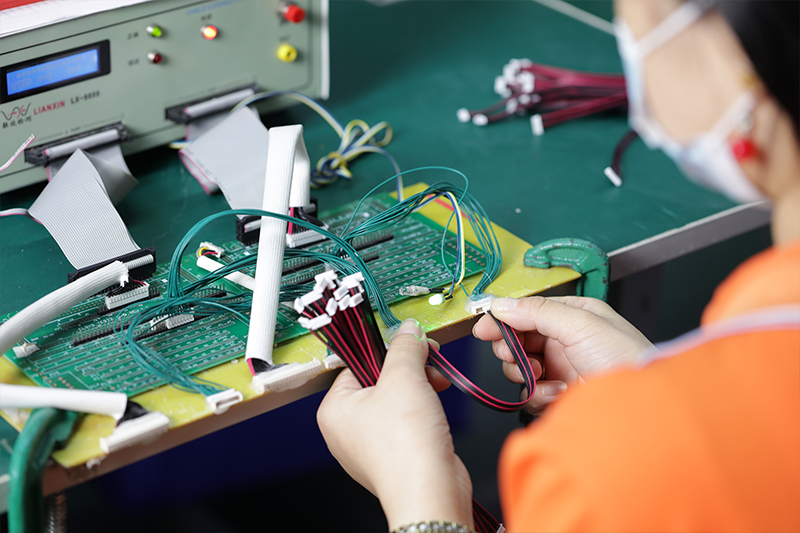

對于不同的電子配件，指紋鎖線束所含的導線根數和顏色數也不同，導線根數可從幾根、幾十根到幾百根，顏色可從幾種、十幾種到幾十種（包括單色和雙色），端子線指紋鎖線束毛病檢測儀（下稱檢測儀）一旦檢測到有開路或短路毛病時，應能當即顯現毛病類型、毛病導線的顏色和部位，以便操作人員即時發現和排除毛病。

為了完成上述功能，采用如下檢測辦法：先將指紋鎖線束的一切端點編號，并將端點號按顏色分組，然后按組將顏色和端點號輸人檢測儀（一種型號線束只需輸入一次）。

檢測儀的具體檢測過程分為短路毛病檢測和開路毛病檢測兩步：設某種型號線束有A(紅色)，B(藍色)，C(綠色)三組端點，組內各端點之間是連通的，組內任一端點與組外一切端點均不連通。

短路毛病檢測：先檢測A組內任一端點與B，C組內各端點之間是否導通，假如都不通，闡明該端點與B，C組內各端點之間無短路毛??；如與某端點之間導通，則檢測儀當即顯現毛病類型、毛病導線的顏色和端點號。依次檢測A組內其它端點與B，C組內各端點之間是否導通，即可完成短路毛病檢測。

開路毛病檢測：采用單循環方法檢測組內各端點之間是否斷開，即可完成開路毛病檢測。
